Как выбрать сетевой фильтр

Грамотный выбор сетевого фильтра зависит от того, какую именно технику вы хотите подключить, в каком состоянии сеть электропитания, а также от вашего вкуса и многого другого. В этой статье мы постараемся помочь вам сделать выбор между различными моделями сетевых фильтровVEKTOR, достаточно подробно останавливаясь на технических деталях.

По современным стандартам1 электропроводка в помещении (квартире, офисе, складе и т.д.) обязательно должна предусматривать защитное заземление, иначе она считается неисправной. Компьютеры и большая часть бытовой техники (электрические плиты, стиральные машины, электроводонагреватели, микроволновки, холодильники, посудомоечные машины и т.д.) требуют заземления. Если гарантийная мастерская даст заключение, что такая техника была подключена без него - в бесплатном ремонте вам будет отказано. Отсутствие защитного заземления чревато разнообразными неприятностями от потери данных и выхода из строя дорогостоящей техники до пожара и удара электрическим током со смертельным исходом. К сожалению в России до сих пор существует очень много зданий, где заземление не осуществлено, к этому случаю мы вернемся позже, а пока...

сетевой фильтр Предположим, что электропроводка у вас сделана на совесть, по всем правилам и вы намерены подключить к сети компьютер и сопутствующую технику. В таком случае рекомендуем вам модели сетевых фильтров VektorcomVektorsoloVektormax или VektorF50-e. Почему именно они?

Все эти модели имеют евророзетки с заземлением. У сетевого фильтра VEKTORCOM - четыре розетки с заземлением плюс одна универсальная без заземления, у остальных – шесть розеток с заземлением. Модели отличаются друг от друга дизайном, техническими характеристиками и конструктивными особенностями.

Известно, что персональные компьютеры особо чувствительны к импульсным всплескам напряжения. Молния способна навести в обмотке трансформатора довольно большое напряжение. Этот всплеск напряжения практически мгновенно распространяется по проводке (причем по всем трем цепям – фаза-ноль, фаза-земля и ноль-земля), по вычислительной сети, через последовательный интерфейс, телефонную линию и так далее. Такой импульс обладает большой энергией, поэтому он без труда доходит до вашего компьютера. Первыми жертвами опасного напряжения становятся коммуникационные порты, сетевые карты, модем, затем из строя выходит материнская плата. Возможно вы посчитаете, что удар молнии недалеко от трансформатора маловероятен. Но во-первых – это не такое уж редкое событие, во-вторых причины всплеска напряжения многообразны, например работа электроприборов, особенно мощных, включение дополнительных генераторов на электростанции в моменты пикового потребления и так далее. сетевой фильтр Поэтому компьютерную технику, в отличие от, например, холодильника или телевизора, желательно защищать по максимуму – все три линии. Рекомендованные выше модели защищают подключенную технику от импульсного перенапряжения по упомянутым трем цепям (схема «варисторный треугольник»). Надежность сетевого фильтра определяют в данном случае технические характеристики «максимальный ток помехи, поглощаемой ограничителем, А» и «суммарная рассеиваемая энергия, Дж» - чем они больше – тем надежнее защита.

Помимо этого на работу компьютера оказывают негативное влияние различные электромагнитные и радиочастотные помехи. Они могут порождаться работой силовых электрических машин или функционированием близко расположенных мощных радиопередатчиков, а также люминесцентными лампами, находящимися вблизи проводов. Под воздействием сильного электромагнитного и радиочастотного шума форма синусоидального напряжения сетевого электропитания может быть сильно искажена, что в свою очередь может привести к аппаратным сбоям и ошибкам при выполнении программ, ухудшению качества воспроизведения аудио- и видеоаппаратуры и так далее. Конденсаторы, которые мы используем для защиты от высокочастотных помех, предназначены специально для установки в сетевые фильтры (типа X 1 - для цепи фаза-ноль, типа Y 1 - для цепей относительно земли), они дороже, чем обычные импульсные, но гораздо качественнее и надежнее. Характеристики «степень подавления высокочастотных помех на частоте 0.1, 1 и 10МГц, Дб» показывают как сетевой фильтр справляется с данным видом помех - чем больше величина в децибелах - тем лучше.

Названия моделей перечислены в порядке улучшения упомянутых технических характеристик. Какую именно модель купить - зависит от различных обстоятельств - какого качества ваша электропроводка и электросеть в вашем районе, сколько стоит техника, которую вы хотите подключить, насколько важная информация хранится в вашем компьютере, ну и в конце концов - какой дизайн сетевого фильтра вам больше нравится. Технические характеристики разных моделей смотрите в сводной таблице.

В чем еще схожи и чем отличаются эти модели?

Корпуса сетевых фильтров производятся из ударопрочного, негорючего АБС-пластика. Прочный пластик – значит фильтр не развалится на куски и не треснет, если вы его нечаянно уроните или стукнете, кроме того его сложно поцарапать. Негорючесть пластика очень важна, так как в тот момент, когда в сети появляется мощный импульс напряжения, варисторы сетевого фильтра перерабатывают энергию импульса в тепловую энергию и фильтр нагревается. Обычный, более дешевый пластик, может загореться. При горении будут выделяться вредные для здоровья вещества, возможно в помещении возникнет пожар. В случае использования сетевых фильтров Vektor это исключено, так как мы применяем специальный, более дорогой и надежный АБС-пластик. Не стоит экономить на сетевом фильтре, ваш дом и ваша техника стоят намного дороже любого фильтра!

Для защиты от перегрузки по мощности и короткого замыкания модели снабжены термобиметаллическим предохранителем (ТБМП) многократного действия. Модель F50-e имеет двойную защиту по току, так как помимо ТБМП в ее конструкцию входит плавкий предохранитель на 10 Ампер.

Также все модели снабжены широким двухполюсным выключателем с подсветкой, отключающим одновременно обе силовые линии (фазу и ноль) и индикатором исправности электронного блока защиты.

 Если вы подключаетесь к Интернету через модем, рекомендуем вам приобрести модель VEKTOR F50-e, в которой предусмотрена защита телефонной линии (шнур для подсоединения модема к сетевому фильтру входит в комплект).

Возможно вы планируете прикрепить сетевой фильтр к столу или стене – модели VEKTORSOLO, VEKTORMAX и VEKTOR F50-e имеют надежную систему крепления к вертикальной плоскости. А модели VEKTORMAX и VEKTOR F50-e снабжены также устройством для укладки шнуров.

Подытожим - вы определились с выбором сетевого фильтра в случае, если вам нужно подключить к сети компьютер. Если остались вопросы – свяжитесь с нами и мы обстоятельно проконсультируем вас.

Следующий вариант - вам нужен сетевой фильтр для подключения бытовой техники, аудио- и видеосистем. В этом случае предлагаем вам модели VektorSE и VektorZсетевой фильтр VEKTOR Z,SEДело в том, что такая техника малочувствительна к воздействию импульсной помехи относительно земли. Поэтому в предлагаемых моделях реализована защита от импульсных и высокочастотных помех только в цепи фаза-ноль, соответственно они дешевле. Также вы можете использовать эти сетевые фильтры для подключения компьютерной техники в том случае, если у вас отличная электропроводка или например, старенький компьютер, которым вы не дорожите и не храните в нем важную информацию.

Наконец, вернемся к случаю, когда защитного заземления нет. В российских домах старой постройки очень часто отсутствует заземляющий контур. Поэтому нередко ко вновь установленным современным розеткам (Schuko) заземление либо не подводится вообще, либо заземляющий контакт соединяется с нулевым проводом в розетке, либо приборы заземляются на трубы отопления, водопровод, или на арматуру дома. Это опасно и для техники, и для вас. Например, если одновременно прикоснуться одной рукой к корпусу компьютера, а другой к батарее отопления, можно получить чувствительный удар током (110 вольт - это чувствительно), притом что ваш компьютер - абсолютно исправен! Что уж говорить о том, что произойдет, если вы стоите на влажном полу и случайно коснетесь стиральной машины, у которой произошел пробой изолятора... Здесь возможны все 380В. Поэтому, пожалуйста, применяйте меры предосторожности! Сетевой фильтр VEKTORLITE

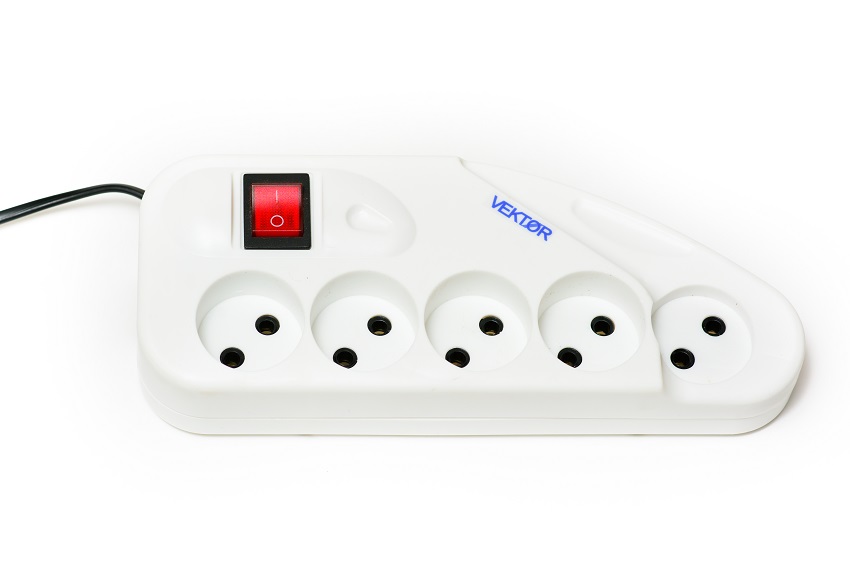

Мы же со своей стороны предлагаем вам модель Vektorlite. Этот сетевой фильтр предназначен для работы в домашних и офисных электросетях без защитного заземления. Соответственно все 5 розеток не имеют заземления и защита от импульсных и высокочастотных помех осуществлена только в цепи фаза-ноль (поскольку провод заземления у вас отсутствует в принципе). За счет всего этого цена изделия существенно уменьшается.

Разумеется, при отсутствии заземления вы можете использовать более дорогой сетевой фильтр. Возможно вам больше понравится дизайн другой модели или вы захотите прикрепить фильтр к стене, чтобы он не путался под ногами. Просто вы заплатите немного больше денег за свой каприз. Обращаем ваше внимание, что использование сетевого фильтра, рассчитанного на наличие заземления, не сделает использование электротехники более безопасным, если заземления у вас нет.

Наши сетевые фильтры имеют гарантию 3 года (Vektor F-50e - 5 лет), выпускаются с длиной шнура 1.8, 3, 5 и 10метров. Определившись с моделью, вы можете приобрести изделие у наших партнеров или напрямую у нас (мы работаем только по безналичному расчету).



Защитите вашу технику с помощью хорошего сетевого фильтра - это действительно стоит того!

--------------------------------------------------------------------------------------------------------------------------------------



1 - 1.1. Защитное заземление или зануление должно обеспечивать защиту людей от поражения электрическим током при прикосновении к металлическим нетоковедущим частям, которые могут оказаться под напряжением в результате повреждения изоляции. ГОСТ 12.1.030-81 Электробезопасность. Защитное заземление. Зануление.
