Блоки силовых розеток для 19" стоек


Блоки силовых розеток R19-1, R19-2, R19-3, R19-4 предназначены  для подключения и защиты  приборов и устройств, монтируемых в 19 дюймовую стойку и питающихся от  сети питания 220В, 50 Гц. Изделие занимает 1 U.

 Блоки розеток  R19-1и R19-2 предназначены для подключения нагрузки через розетки типа IEC-320. Блоки розеток R19-3, R19-4 предназначены для подключения нагрузки через евророзетки с боковыми заземляющими контактами (тип 2а ГОСТ 7396.1-89).
При необходимости мы готовы модифицировать существующую или разработать принципиально новую модель блока сетевых розеток, которая будет отвечать конкретно вашим пожеланиям.


Блоки силовых розеток R19-1, R19-2.

Для подключения нагрузки блоки розеток  R19-1, R19-2 снабжены тремя группами розеток (по 4 розетки) типа IEC-320. Для защиты от токов короткого замыкания и токов перегрузки, каждая группа розеток подключена к питающей сети через автоматический термобиметаллический предохранитель (ТБМП) на 4А.
Для защиты нагрузки от мощных импульсных помех каждая группа розеток разветвителей модели  R19-2 снабжена нелинейным ограничителем перенапряжений в цепи фаза-ноль.



Блок силовых розеток R19-3.

Для подключения нагрузки блок розеток R19-3 снабжены 7 евророзетками с боковыми заземляющими контактами (тип 2а ГОСТ 7396.1-89). Для защиты от токов короткого замыкания и токов перегрузки, розетки подключены к питающей сети через автоматический термобиметаллический предохранитель (ТБМП) на 10А. Блоки розеток  R19-3 имеют двухполюсный сетевой выключатель с подсветкой, который позволяет, при необходимости, оперативно обесточить подключённую нагрузку. Для защиты нагрузки от мощных импульсных помех блоки розеток модели  R19-3 снабжены нелинейным ограничителем перенапряжений в цепи фаза-ноль. Для подключения кабеля питания блоки силовых розеток R19-3  снабжены разъёмом типа  IEC-320.

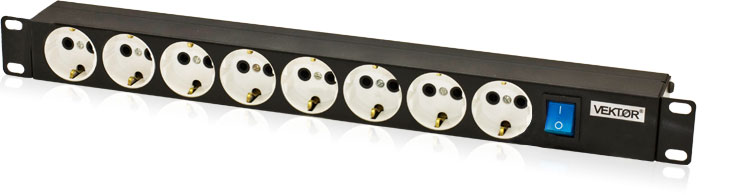

Блок силовых розеток R19-4.

Для подключения нагрузки блоки розеток R19-4 снабжены 8 евророзетками с боковыми заземляющими контактами (тип 2а ГОСТ 7396.1-89). Блоки розеток  R19-4 имеют двухполюсный сетевой выключатель с подсветкой, который по-зволяет, при необходимости, оперативно обесточить подключённую нагрузку. Для подключения кабеля питания блоки силовых розеток R19-4 снабжены разъёмом типа  IEC-320.



Сравнительные технические характеристики

Модель R19-1 R19-2 R19-3 R19-4
Номинальное напряжение 220 220 220 220
Рабочая частота 50 50 50 50
Максимальная допустимая
суммарная мощность нагрузок, кВт
2,2 2,2 2,2 2,2
Максимальный допустимый
суммарный ток нагрузки, А
10 10 10 10
Тип розеток 12 IEC-320
3 группы
по 4 розетки
12 IEC-320
3 группы
по 4 розетки
7 евророзеток 8 евророзеток
Максимальный ток помехи,
поглощаемый ограничителем, А
- 4500х3 4500 -
Максимальная рассеиваемая
энергия, Дж
- 140х3 140 -
Количество ТБМП 3 3 1 -
Номинальный ток ТБМП, А 4 4 10 -
Габаритные размеры корпуса, мм 485х45х55 485х45х55 485х45х55 485х45х55
Масса без упаковки, не более, кг 2,0 2,0 2,0 2,0

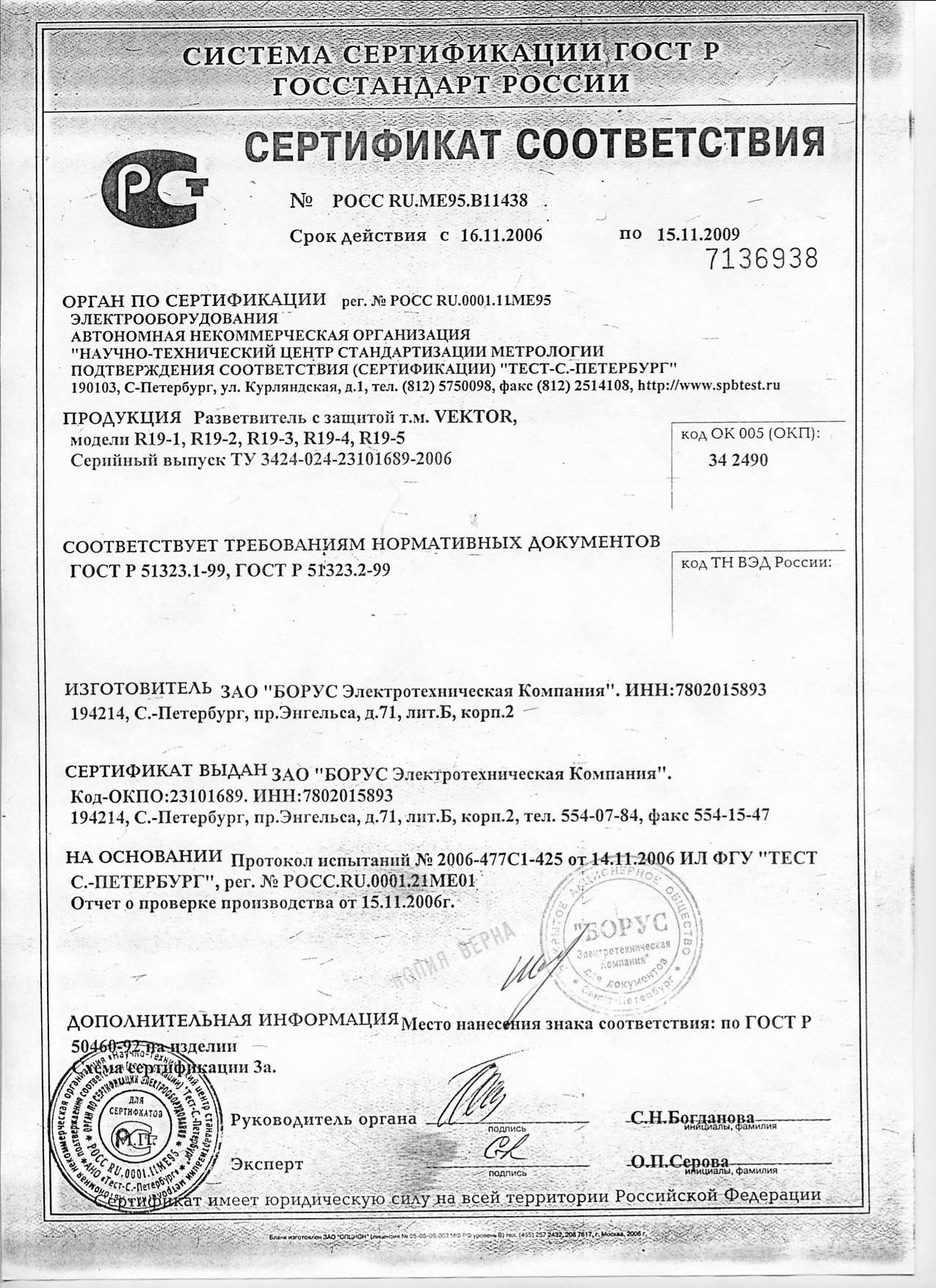

СЕРТИФИКАТ СООТВЕТСТВИЯ
